1. STRUCTURE ¿Qué es un escáner 3D?

​



Un Escáner 3D es un dispositivo que recoge geometrías y colores de un objeto (o una escena) para generar un modelo tridimensional.



Debemos tener en cuenta que las aplicaciones que puede tener un escáner 3D son muy variadas. Podemos usar un escáner 3D para obtener información en Arquitectura, Ingeniería, Medicina….



Los escáneres 3D se pueden dividir en dos:



• Escáneres 3D de contacto. Son elementos de alta precisión, que gracias a su palpador (elemento de punta de acero o zafiro) se obtienen las medidas, al apoyarse el palpador sobre el objeto a escanear. El gran inconveniente es la lentitud del escaneo y la imposibilidad de utilizar objetos frágiles.



• Escáneres 3D sin contacto. Existen distintos tipos de técnicas para los escáneres sin contacto, pero la gran mayoría utilizan la medición de la luz o de otras señales para obtener los datos. Estos escáneresse pueden dividir en dos:



⚬Activos: emiten algún tipo de señal y analizan su entorno al captar las geometrías.

​

⚬Pasivos: no emiten ningún tipo de señal y se basan en la detección de la radiación reflejada en el ambiente.



El escáner Structure es sin contacto y activo, que utiliza las técnicas de triangulación (luz estructurada) para obtener la información de sus objetos tridimensionales.

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​











​

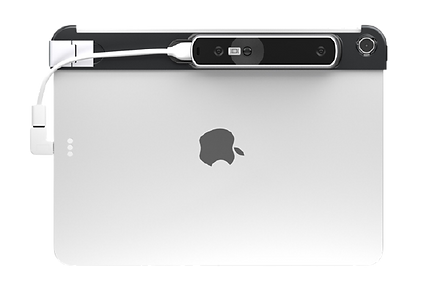

El escáner Structure es el primersensor 3D para dispositivos móviles con precisión que abarcagrandes rangos de aplicación, desde los médicos hasta los de construcción.





El escáner Structure es el primer sensor para dispositivos móviles con precisión que abarca grandes rangos de aplicación, desde los médicos hasta los de construcción.

​

Por otro lado, la aplicación de escaneo “Structure” de iOs nos permite obtener modelos en color o enmonocromo. Esta opción es muy interesante para poder ver marcas, o incluso heridas que puedantener los pacientes.





ACCESORIOS DEL ESCÁNER 3D STRUCTURE





Los accesorios que vienen incorporados en la caja (siempre que compremos con el soporte incluido) serán los siguientes:





•Cargador, con toma americana y europea

•Mini destornillador

•Tornillos

•Cable de conexión del escáner y del iPad

•Soporte para el iPad





El soporte del escáner al iPad lo podremos elegir sin problemas a la hora de comprar nuestro escáner, incluso se podrá comprar de forma independiente si cambiamos de iPad.

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

2.¿Qué significa que sea un escáner de luz estructurada?

​

El escáner de luz estructurada es un dispositivo capaz de capturar la forma y características de un objeto mediante la proyección de un patrón de luz y su registro en un sistema de adquisición (véasecámara fotográfica).



Los escáneres de luz estructurada son muy sencillos de utilizar y nos permiten obtener la informacióndel objeto a escanear, como su dimensión tridimensional o los colores del objeto.



¿Cómo se obtiene la información?



Estos escáneres están compuestos por un proyector y dos cámaras.



El proyector irradiará un patrón de luces sobre el objeto, más específicamente, lanza rayas blancas y negras, paralelas entre si y de grosores variables.

​

​

​

​



























Mientras, las cámaras registran los deformaciones de los patrones de luces proyectadas, cada patróncrea una secuencia temporal de los diferentes valores del brillo, y mediante algoritmos se determinala posición de cada punto en el espacio 3D.

​

​

Ventaja

​



La ventaja de estos escáneres es su gran velocidad, escanea múltiples puntos en vez de ir punto a punto, evitando la deformación por movimiento.

​





Inconveniente

​



Estos escáneres tienen una gran dificultad a la hora de escanear superficies transparentes o reflexivas.

​



Problema que podremos utilizar a nuestro favor: si apoyamos un pie sobre un cristal, la planta del pie se verá sin problemas y el escáner omitirá el cristal.

​

En el caso de que se quiera escanear una superficie reflexible, deberemos aplicar una capa de lacaopaca para anular el reflejo y permitir que el escáner capte bien la imagen.

​



Objetos Pequeños

​



En el caso de querer escanear objetos más pequeños también se necesitará una plataforma giratoria, pero no es el caso del escáner Structure, sino de escáneres más pequeños.

​

​

​

3.¿Dónde se puede comprar el escáner?

​

El escáner Structure es de origen estadounidense y de la empresa Occipital, podemos adquirirlodirectamente a la marca través de este enlace:

​

​

​

​









Nada más acceder encontramos en el lado izquierdo como quedaría el escáner en el iPad así comotodo lo que incluye, en la parte derecha encontramos las opciones para configurar el pedido, es decir, nos da la opción de poder hacer un cambio de un escáner antiguo por el nuevo siempre y cuando nosencontremos en EEUU, no es nuestro caso por lo que:

​



Paso 1:  Seleccionamos la opción Don’t trade-up.

​

​















































​



Paso 2: Seleccionamos el modelo de nuestro iPad fijándonos siempre en los dígitos que aparecen por detrás.





































​

​





Paso 3: Seleccionamos Structure Sensor (Mark II) for iPad, ya que el Skanect Pro no es necesario para nuestro uso del escáner.

​

​

​























​

​

​

​

​

​

​

​

​

​



Paso 4: Pinchamos en Buy now.



​

​

​

​

​







































Y ya continuamos con el proceso de compra como se realiza de manera habitual, es decir, introduciendo los datos y dirección de facturación así como de entrega. Continuando con el procesode pago.



Es importante tener en cuenta que a la hora de recibirlo, deberemos pagar entre 100-200 € por las Aduanas.



​
